Montageset mit den Bauteilen des Systems ESDEC ClickFit EVO für Aufdach-Montage auf Ziegel- und Pfannendächern, Module im Querformat. Sie wählen die Modulanzahl, wir rechnen die Stückliste (Richtwert) und zeigen jedes Teil mit Menge an.
Wichtig: Die Stückliste ist eine unverbindliche Standardbelegung (Richtwert). Verbindlich ist ausschließlich die Planung im Online-Rechner des Herstellers für Ihr Dach und Ihren Standort. Statik, Dachtragfähigkeit, Erdung, Blitzschutz und Montage gehören in die Hand eines Fachbetriebs.
Anderes Dach, andere Belegung oder K2?
Planen Sie kostenlos im Herstellertool (K2 Base bzw. ESDEC MyEnstall) und laden Sie Ihre Stückliste hoch. Wir übernehmen die Teile 1:1 aus Ihrer Planung und senden Ihnen ein Angebot. Die Planung (Belegung, Statik, Dach) liegt dann beim Ersteller.
Planen Sie kostenlos im Herstellertool (K2 Base bzw. ESDEC MyEnstall) und laden Sie Ihre Stückliste hoch. Wir übernehmen die Teile 1:1 aus Ihrer Planung und senden Ihnen ein Angebot. Die Planung (Belegung, Statik, Dach) liegt dann beim Ersteller.
So bestellen Sie – in 4 Schritten
- Modulanzahl und Dachhaken-Typ wählen. Die Stückliste mit allen Teilen und Mengen erscheint direkt unter der Auswahl.
- Das Dach im Hersteller-Rechner planen (Link unten) und die Packliste mit unserer Stückliste vergleichen.
- Im Feld „Projekt-ID / Packliste“ Abweichungen oder Ihre Rechner-Nummer eintragen – wir gleichen ab, bevor wir bestellen.
- Hinweise bestätigen und in den Warenkorb legen. Versand per Spedition.
Aufbau im Überblick

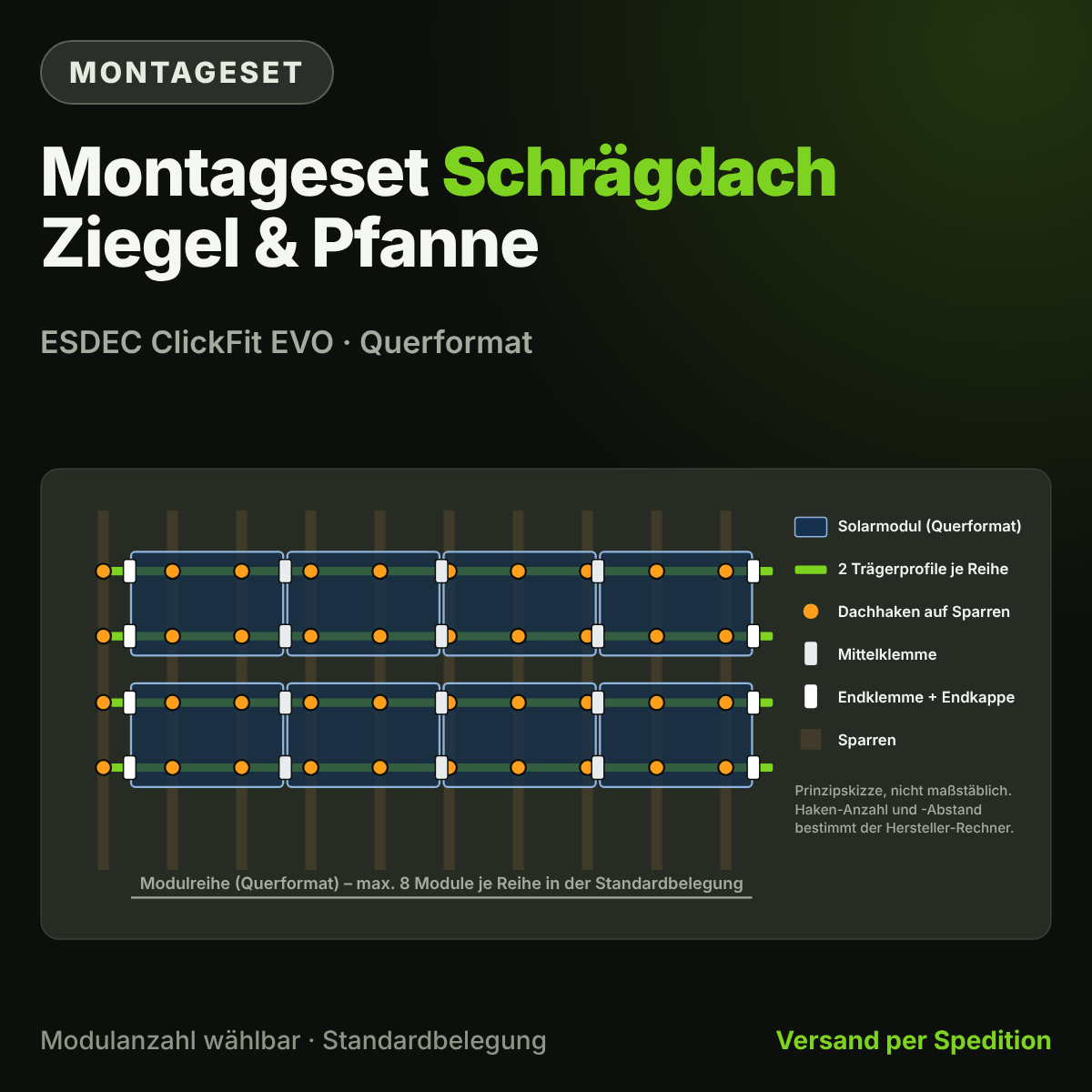

Prinzipskizze, nicht maßstäblich. Hakenanzahl und -abstand bestimmt der Hersteller-Rechner.
- Solarmodul (Querformat)
- Trägerprofile (2 je Modulreihe)
- Dachhaken
- Mittelklemme (zwischen zwei Modulen)
- Endklemme mit Endkappe
- Sparren bzw. Dachlatten (Befestigungsort laut Hersteller-Rechner)
So berechnen wir die Stückliste (transparent)
- Reihen: höchstens 8 Module je Reihe, Module gleichmäßig auf die Reihen verteilt.
- 2 Trägerprofile je Reihe; Länge je Reihe = Modullänge × Anzahl + 12 mm Fuge je Stoß + 60 mm; Profile aus lieferbaren Längen (1188 bis 5770 mm) zusammengesetzt, Stöße mit Profilverbindern.
- Dachhaken: Richtwert ein Haken etwa alle 0,8 m Profil, an beiden Enden inklusive (unsere Annahme, keine Herstellerangabe).
- Mittelklemmen: 2 je Modulstoß. Endklemmen und Endkappen: je 4 je Reihe.
- Gerechnet mit Modulmaß 1762 × 1134 mm (Trina Vertex S+ 470 Wp). Andere Module: Länge und Rahmenhöhe prüfen, Rahmenhöhe laut Hersteller 29–50 mm.
- Nicht enthalten: Befestigungsschrauben für die Haken, Erdungskabel, Blitzschutz, Dachschutz, Werkzeug.
Herstellerhinweise ESDEC (Auszug aus den Anleitungen)
- Planung mit dem Online-Kalkulator von Enstall/ESDEC; die Hakenabstände legt der Kalkulator fest, eine feste Hakenzahl nennt die Anleitung nicht. Quelle: Anleitung ClickFit EVO Ziegeldach, Kap. 2, 5.3, 6.2
- Das Dach muss tragfähig sein (Wind, Schnee, Material); im Zweifel Fachpersonal bzw. Statiker einbeziehen. Quelle: Anleitung Ziegeldach, Kap. 2
- Universal-Haken: Befestigung an der Dachlatte (Klemmbereich 32–63 mm Latte plus Ziegel). Dachneigung 10–60°, unter 20° Angaben des Ziegelherstellers prüfen. Mindestens 30 cm Abstand zu First, Rinne und Seitenkante. Quelle: Anleitung Ziegeldach, Kap. 2, 5.2, 6.2
- Haken PRO: Befestigung auf dem Sparren mit mindestens 2 Schrauben Ø 8 mm, je 40 mm tief im Sparren. Quelle: Anleitung ClickFit EVO Roof hook PRO, V01_04
- Module: bis 3,92 m², Rahmenhöhe 29–50 mm (die Anleitung nennt an anderer Stelle 30–50 mm); Belastbarkeit und Klemmdruck muss der Modulhersteller bestätigen. Quelle: Anleitung Ziegeldach, Kap. 2, 6.5, 7.5
- Komponenten dürfen laut Hersteller nicht hinzugefügt oder weggelassen werden; bei Nichtbeachtung von Anleitung oder Projektplan können Garantie- und Produkthaftungsansprüche entfallen. Quelle: Anleitung, Kap. 2
- Montage nur durch qualifiziertes Personal, mindestens zwei Personen, mit Absturzsicherung. Erdung durch zertifizierten Elektriker nach HD-IEC 60364 Kap. 712; die Klemmen stellen nur die funktionale Verbindung her. Quelle: Anleitung, Kap. 2
- Garantie: Es gelten die Garantiebedingungen von Enstall, die Dauer ist beim Lieferanten zu erfragen. Quelle: Anleitung, Kap. 2
Zum ClickFit-Evo-Rechner des Herstellers · Montageanleitung Ziegeldach (PDF)
Unsere Hinweise und Ihre Mitwirkung
- Die Mengen sind ein Richtwert. Weicht die Packliste Ihres Rechner-Projekts ab, tragen Sie das im Feld „Projekt-ID / Packliste“ ein; wir gleichen vor der Bestellung ab und melden uns bei Abweichungen.
- Bitte prüfen Sie vor der Bestellung Dachaufbau, Dachlatten/Sparren, Ziegeltyp, Dachneigung, Wind- und Schneelast am Standort.
- Ob das Modul zur Klemmung geeignet ist, entnehmen Sie der Montageanleitung des Modulherstellers.
- Montage, Erdung und Blitzschutz sind Fachbetrieben vorbehalten.
- Für eine andere Modulanzahl als angeboten schreiben Sie uns über „Jetzt anfragen“.
